Cầu Trục Dầm Đơn 10 Tấn x 19 Mét

1. Cầu trục dầm đơn 10 tấn x 19m có các thông số kỹ thuật ra sao?

- Tải trọng nâng hạ cầu trục: 10 tấn

- Khẩu độ cầu trục dầm đơn: 19 mét

- Mã hiệu: S-10T

- Xuất xứ: HKD - Việt Nam

- Chiều cao nâng hạ cầu trục: 10 mét

- Tốc độ nâng hạ: 3.7 m/ph

- Tốc độ di chuyển ngang pa lăng: 5 ~ 12.5 m/ph

- Tốc độ di chuyển cầu trục: 5~ 20 m/ph

- Chiều dài đường chạy ray: 50 mét (ray P24)

- Cầu trục sử dụng pa lăng cáp điện dầm đơn SungDo - Hàn Quốc

- Điện nguồn: 3P - 380V - 50 HZ

- Điện điều khiển: 1P - 48V - 50 Hz

- Điều khiển từ xa cho Cầu trục: Jeico - Hàn Quốc

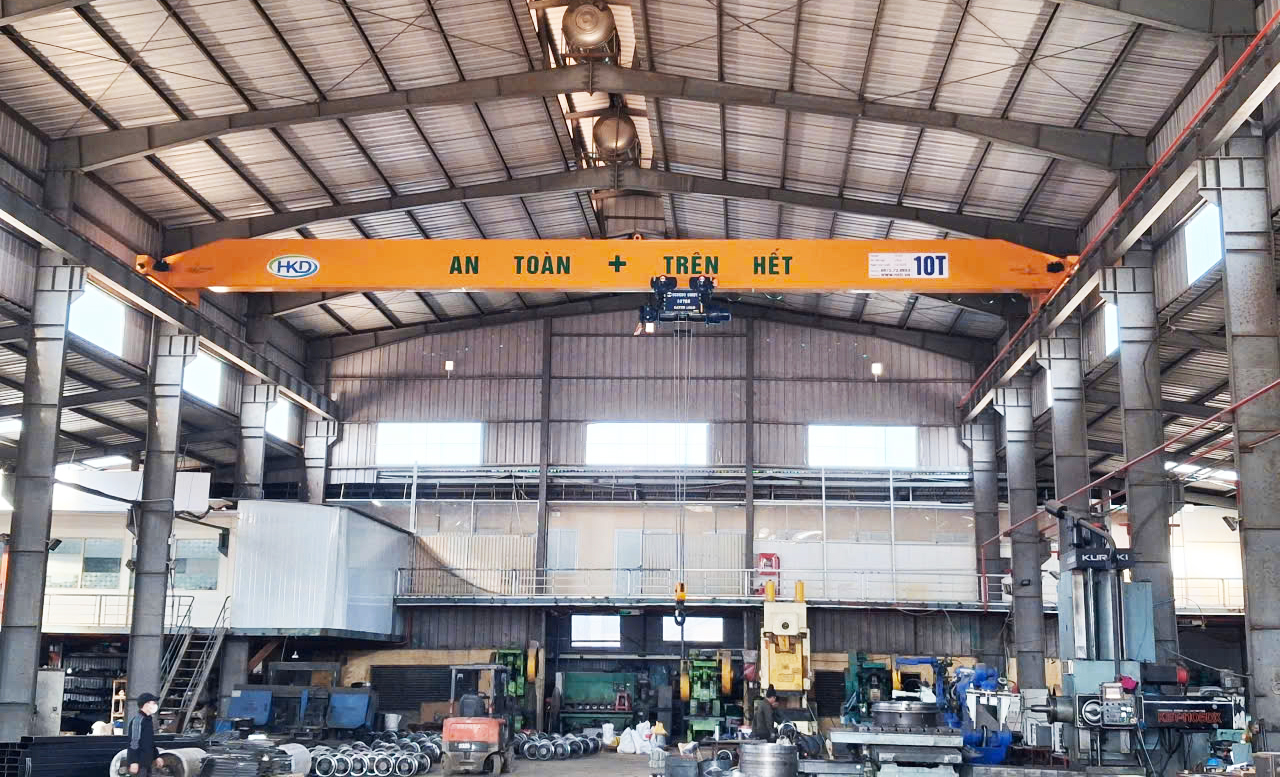

Cầu trục dầm đơn 10 tấn lắp đặt tại Quảng Yên Quảng Ninh - HKD Crane

Hình ảnh cầu trục dầm đơn 10 tấn HKD Crane

2. Cầu trục dầm đơn 10 tấn x 8m được lắp đặt ở đâu?

- Cầu trục một dầm 10 tấn khẩu độ 19 mét được lắp đặt tại Quảng Yên - Quảng Ninh, cầu trục được lắp trên cao nhà xưởng với hệ khung cột đỡ, dầm đỡ bằng thép và ray P24

- Mục đích nâng hạ của cầu trục 10 tấn là: Nâng hạ để lắp đặt máy, cơ khí chế tạo và bảo dưỡng sửa chữa máy tại Nhà xưởng

- Cầu trục 10 tấn được thiết kế với độ võng 1/1000 LK, rất phù hợp với cầu trục dầm đơn và chế độ làm việc trung bình (ít dùng, cường độ làm việc không liên tục).

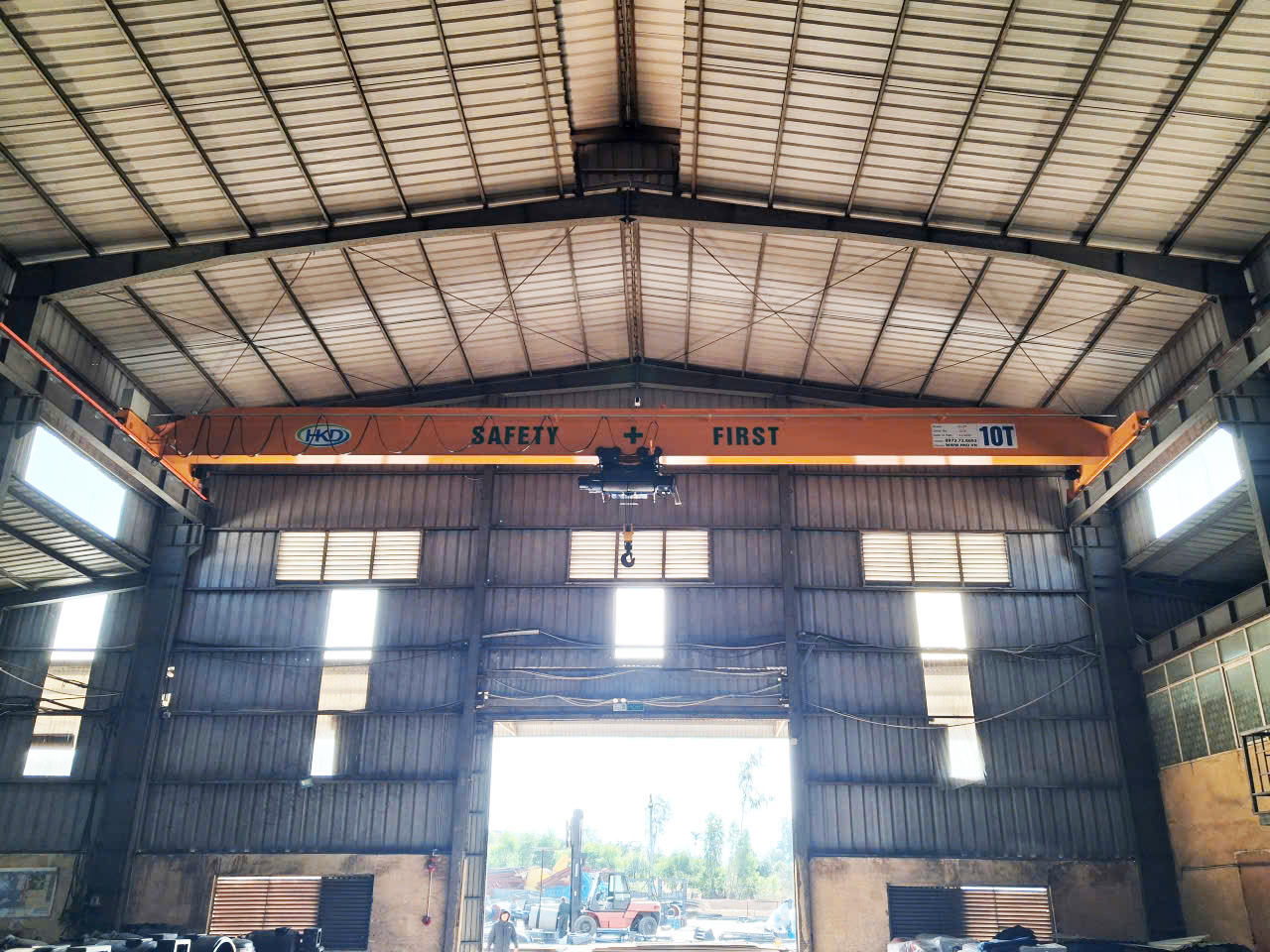

Cầu trục dầm đon 10 tấn được lắp trên hệ dầm đỡ thép và ray P24

Hình ảnh cầu trục dầm đơn 10 tấn tương tự lắp trên dầm đỡ bằng thép

- Hệ điện ngang của cầu trục 10 tấn x 19m khẩu độ được dùng cấu hình tốt nhất: Sâu đo, máng C, cáp mềm dẹt, con chạy treo cáp, trully dẫn hướng

- Hệ điện dọc của cầu trục 10 tấn x 19 mét cũng vậy được dùng: Ray điện an toàn 3P - 100A, chổi lấy điện, kéo căng, kẹp ray đồng bộ.

3. Các bước kiểm tra trước khi vận hành cầu trục đầm đơn 10 tấn x 19 mét khẩu độ

+) Bảo đảm cáp tải phải sạch và được bôi trơn để tránh mài mòn cáp tải .

+) Kiểm tra hoạt động của phanh khi mang tải lớn nhất làm việc an toàn. Cần phải hoạt động êm và để tránh các trường hợp sau:

- Tải không cân bằng khi nâng

- Vật nâng rơi khi nhả nút bấm .

- Vật rơi quá nhanh trong khi điều khiển hạ thấp .

- Chạy nhanh quá mức ở cuối hành trình hạ tải .

+) Kiểm tra công tắc hành trình giới hạn trên bằng cách nâng cao cho tới khi đến mức giới hạn và nhấn nút bấm cẩn thận đến khi công tắc hành trình khởi động. Không cho phép trong bất kì trường hợp nào vận hành cẩu mà công tắc hành trình không hoạt động.

+) Kiểm tra móc không có vết nứt hay trầy xước, và khoá an toàn được lắp và đóng kín thích hợp .

+) Kiểm tra đường chạy xem có vật cản không trước khi vận hành.

Ảnh cầu trục dầm đơn 10 tấn đang hoạt động

4. Cách sử dụng cầu trục dầm đơn 10 tấn x 19m trên nút bấm điều khiển

Di chuyển một tốc độ ta tiến hành như sau:

- Tác động lên nút bấm một lực, ấn xuống hết tầm và giữ.

- Khi cần dừng thì nhả nút bấm .

Di chuyển hai tốc độ tai tiến hành như sau:

- Vận hành với tốc độ chậm, bấm vào nút bấm ở nấc đầu tiên và giữ ở vị trí đó

- Vận hành tốc độ nhanh, bấm vào nút bấm hết tầm và giữ .

- Để thay đổi từ tốc độ nhanh sang tốc độ chậm, giảm lực ấn lên nút bấm và giữ ở nấc đầu tiên

- Dừng thì tay ta nhả nút bấm.

Giới hạn trên, giới hạn dưới :

- Các công tắc hành trình nhằm tránh cho cầu trục không vượt quá giới hạn trên và giới hạn dưới . Đây là công cụ trang bị an toàn, không được dùng như các điểu khiển thông thường để giới hạn hành trình.

Ngừng hoạt động cuối giai đoạn vận hành

- Hạ thấp tải lên sàn hay giá đỡ thích hợp .

- Nâng cao móc cẩu đảm bảo một khoảng cách an toàn cho người và các phương tiện giao thông khác .

- Ngắt nguồn điện cầu trục ra khỏi điện lưới (Dập cầu dao )

Hình ảnh cầu trục dầm đơn 10 tấn
